Als Nvidia letztes Jahr seinen proprietären 12-Pin-Stromanschluss mit den Founders Edition-Grafikkarten der GeForce RTX 30-Serie einführte, hielten ihn viele für einen Overkill. Aber der Schritt könnte in der Tat ziemlich klug sein, da dieser Anschluss und das Kabel mit dem Industriestandard 12+4-Pin (12VHPWR) Stromanschluss kompatibel sind, so dass bestehende GeForce Founders Edition-Grafikkarten problemlos mit Netzteilen der nächsten Generation funktionieren werden.

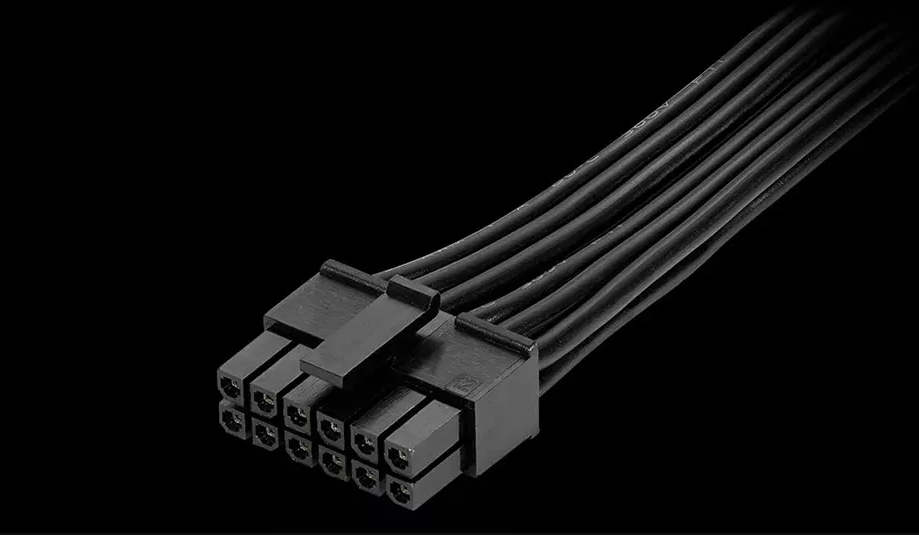

Nvidias 12-Pin-Stromanschluss (offiziell bekannt als Molex MicroFit 3.0 Dual Row, 12 Circuits) ist dafür ausgelegt, bis zu 600 W an eine Grafikkarte zu liefern, die die 12-V-Schiene eines Netzteils nutzt, und anscheinend soll die gleiche Leistung von einem 12+4-Pin-PCIe-5.0-Zusatzstromanschluss (auch bekannt als 12VHPWR) geliefert werden.
Während der 12VHPWR insgesamt 16 Anschlüsse hat, verwenden vier davon einen separaten Satz von Kontakten, die derzeit Seitenbandsignale übertragen, die bestätigen, dass die Karte richtig angeschlossen ist und die maximale Ausgangsleistung bestimmen, die die Karte von dem jeweiligen Netzteil über das jeweilige Kabel erhalten kann, wie aus einem Dokument hervorgeht, das Igor’s Lab (via VideoCardz) erhalten hat. Ein Kontakt (von vier Seitenbandkontakten) ist für die zukünftige Verwendung reserviert und hat daher heute keine Funktion. Es ist unklar, ob die Seitenbandkontakte obligatorisch oder optional sind. In der Zwischenzeit sind die Strom- und Masseanschlüsse des 12VHPWR und des 12-poligen Stromkabels von Nvidia identisch.
Es gibt jedoch noch eine weitere Besonderheit. Formal ist jeder Kontakt des 12-poligen Stromanschlusses von Nvidia für 9 A ausgelegt, während jeder Kontakt eines 12VHPWR-Steckers für bis zu 9,5 A ausgelegt ist, obwohl die maximale Nennleistung beider Stecker gleich ist. Auch die Abmessungen eines 12VHPWR- und eines 12-poligen Nvidia-Stromanschlusses sind im Allgemeinen gleich, was im Wesentlichen bedeutet, dass der letztere eine Untermenge des ersteren ohne Seitenbandsignale ist.
Es gibt heute nicht viele Netzteile mit einem 12+4-poligen zusätzlichen PCIe-Stromanschluss in freier Wildbahn, aber Asus hat bereits zwei davon vorgestellt: ATX-kompatible Thor-Netzteile und SFX/SFX-L-kompatible Loki-Netzteile. Während die kleineren Loki-Netzteile tatsächlich über vier Sideband-Pins verfügen, verwenden die größeren Thor-Netzteile weiterhin herkömmliche 8-Pin-PCIe-Hilfsstromanschlüsse und sind nach wie vor als PCIe 5.0-ready gekennzeichnet. Als HardwareLuxx versuchte, eine Nvidia GeForce RTX Founders Edition-Grafikkarte an das ROG Thor 1000W Platinum II anzuschließen, funktionierte es natürlich perfekt.
Wir wissen nicht genau, ob die Sideband-Pins eines 12VHPWR-Netzsteckers obligatorisch sind oder nicht, aber da das ROG Thor 1000W Platinum II sie nicht hat, gehen wir davon aus, dass sie es nicht sind. Daher können wir davon ausgehen, dass Nvidias GeForce RTX 30-Grafikkarten der Founders Edition mit Nvidias 12-Pin-Stromanschlüssen perfekt mit PCIe 5.0-kompatiblen Netzteilen funktionieren, die nicht über diese 12VHPWR-Sideband-Kontakte verfügen. Bei Netzteilen, die diese Sideband-Kontakte implementiert haben, können wir nicht zu 100 % sicher sein, aber wenn sie nicht zwingend erforderlich sind, sollte auch hier alles in Ordnung sein.
Natürlich müssen wir Nvidias GeForce RTX 30-Grafikkarten der Founders Edition zumindest mit einigen Netzteilen testen, die entweder das PCIe 5.0-Logo tragen oder mit einem 12VHPWR-Netzstecker ausgestattet sind, um absolut sicher zu sein, dass sie kompatibel sind. Aber im Moment sieht es so aus, als könnten Besitzer von Nvidias neuesten FE-Karten ihre Netzteile sicher aufrüsten und sich auf die nächste Generation der besten Grafikkarten vorbereiten, während sie in der Zwischenzeit ihre aktuellen Karten verwenden.
